存储系统

1. 计算缓存行数
   行数 = 缓存大小 / 块大小 = 2¹¹ B / 2⁶ B = 2⁵

2. 确定组号位数
   地址总位数 = 32 位
   标记位 = 22 位
   偏移量位 = log₂(块大小) = 6 位
   组号位 = 32 - 22 - 6 = 4 位

3. 计算组数
   组数 = 2^{组号位} = 2⁴ = 16

4. 求解关联度
   关联度 = 行数 / 组数 = 2⁵ / 2⁴ = 2

S1 分析

• 直写（Write Through）特性决定了所有写操作会同步传播到 L2 缓存
• 因此 L1 缓存中 不存在脏行（Dirty Line）
• 读缺失（Read Miss）时无需执行脏行写回操作
• 结论：S1 成立

S2 分析

• 直写缓存通常采用 不写分配（No-Write Allocate）策略
  • 直接通过 L1 向 L2 传递写操作，无需加载数据到 L1
• 写回缓存通常采用 写分配（Write Allocate）策略
  • 数据逐出 L1 时才会更新 L2 中的副本
• 原命题 “写分配必须与直写配合” 是错误表述
• 结论：S2 错误

最终结论：S1 正确，S2 错误，正确答案为 A

解析：

• 缓存中共有 v 个组
• 主存块 j 将被映射到第 (j mod v) 个组中
• 该组对应的缓存行范围是：
  (j mod v) × k 至 (j mod v) × k + (k-1)

解析过程

1. 芯片数量计算

   • 目标容量：16K × 16
   • 单芯片容量：1K × 8
   • 所需芯片总数： $$ \frac{16K \times 16}{1K \times 8} = \frac{16 \times 16}{1 \times 8} = 32 \text{ 片} $$
   • 分布方式：
     • 垂直方向（地址扩展）：16 片（16K / 1K）
     • 水平方向（数据扩展）：2 片（16 位 / 8 位）

2. 译码器需求分析

   • 需要选择 16 片中的某一片 → 需 4:16 译码器
   • 可用译码器为 2:4 译码器，需通过级联实现 4:16 功能

3. 译码器级联逻辑

   • 第一级：1 个 2:4 译码器（控制 4 组）
   • 每组需 4 个 2:4 译码器（实现 4:16 的子译码）
   • 总计：$1 + 4 = 5$ 个 2:4 译码器

结论：需 5 个 2:4 译码器 实现 4:16 译码功能。

组相联方案是全相联缓存和直接映射缓存之间的折中方案。它在需要全相联缓存（需并行搜索所有槽位）复杂硬件与直接映射方案（可能导致相同槽位地址冲突，类似哈希表冲突）之间取得了合理平衡。

• 块数量计算
  块数量 = 缓存大小 ÷ 块大小 = 256 KB ÷ 32 字节 = 2¹³

• 组数量计算
  组数量 = 块数量 ÷ 路数 = 2¹³ ÷ 4 = 2¹¹

• 地址字段分解
  地址总位数 = 标签 + 组偏移 + 字节偏移
  32 = 标签 + 11 (组偏移) + 5 (字节偏移)
  解得：标签 = 16

• 地址位：16 位
• 有效位：2 位
• 修改位：1 位
• 替换位：1 位

总位数 = 16 + 2 + 1 + 1 = 20 位
总大小 = 20 位 × 块数量 = 160 Kbits

• 缓存参数

  • 缓存大小 = 8 KB
  • 块大小 = 32 字节
  • 行数量 = $ \frac{8 \times 1024}{32} = 256 $

• 地址分解

  • 地址总位数：32 位
  • 块内偏移量：$ \log_2(32) = 5 $ 位
  • 索引位数：$ \log_2(256) = 8 $ 位
  • 标签位数：$ 32 - 5 - 8 = 19 $ 位

• 元数据计算

  • 每行元数据位数：1（有效位） + 1（修改位） + 19（标签） = 21 位
  • 总内存：$ 21 \times 256 = 5376 $ 位

构建 4MB 主存所需的芯片数量 = (4 × 2²⁰ × 8) / (1 × 2²⁰) = 32 片
在一次刷新周期中，内存芯片的整行会被同时刷新。这意味着给定的 100ns 单次刷新时间仅刷新芯片的一行。由于共有 1K=2¹⁰行，因此刷新整个芯片需要：2¹⁰ × 100ns。

关键分析步骤：

1. 芯片数量计算

   • 主存总容量需求：4MB = 4 × 2²⁰ × 8 bit
   • 单个芯片容量：1M × 1 bit = 1 × 2²⁰ bit
   • 所需芯片数：(4 × 2²⁰ × 8) ÷ (1 × 2²⁰) = 32 片

2. 刷新机制特性

   • 行刷新原理：DRAM 刷新以行为单位，单次刷新操作可完成一行内所有存储单元的刷新。
   • 单芯片刷新时间：1K 行 × 100ns/行 = 2¹⁰ × 100ns

3. 芯片排列与并行性

   • 串联排列模式：32 片 1M×1bit 芯片串联组成 1M×32bit 的存储模块。
   • 并行刷新特性：所有串联芯片的同名行可在同一刷新周期内同步刷新。

结论：

• 总刷新时间 = 单芯片刷新时间 = 100 × 2¹⁰ ns
• 选项 (B) 正确。

解析

• 访问 L2 缓存的时间：20 ns
• 将数据写入 L1 缓存的时间：2 ns

由于 L1 缓存的块大小为 4 字，仅需完成一次数据迁移操作。
总时间 = 访问 L2 时间 + 写入 L1 时间 = 20 + 2 = 22 ns

解析

由于 L2 缓存的块大小为 16 字，而 主存→L2 缓存的传输速率为 4 字，因此需要进行四次每次传输 4 字的操作，然后再从 L2 缓存向 L1 缓存传输所需的 4 字。

具体计算如下：

• 主存→L2 缓存传输：4 次 × (200 ns + 20 ns) = 4 × 220 ns = 880 ns
• L2→L1 缓存传输：1 次 × (20 ns + 2 ns) = 1 × 22 ns = 22 ns

总时间：880 ns + 22 ns = 902 ns

选项 (C) 正确。

解析

• 目标容量：256 KB = 256 × 1024 × 8 比特
• 单个芯片容量：32 K×1 = 32 × 1024 比特
• 计算公式： $$ \frac{256 \times 1024 \times 8}{32 \times 1024} = 64 $$ 因此需要 64 片 32K×1 的 RAM 芯片。

解释：

• 陈述 I 不必要
  因为在同一时间点，数据不需要完全相同。因此也可以使用写回策略。

• 陈述 II 不必要
  因为讨论范围仅限于 L1 和 L2。

• 陈述 III 不必要
  因为关联度可以相等。

• 陈述 IV 是必要的
  L2 缓存必须至少与 L1 缓存一样大。

因此，选项 (A) 正确。

解析

1. 计算缓存参数

   • 缓存总容量：64 KB = 65536 字节
   • 块大小：16 字节 → 每块包含 16/8 = 2 个 double 元素
   • 组数：64 KB / (16 字节 × 2 路) = 2048 组

2. 确定标签位数

   • 虚拟地址 32 位，页面大小 4 KB = 4096 字节 → 页面内偏移量占 12 位
   • 块大小 16 字节 → 块内偏移量占 4 位
   • 组索引位数：log₂(2048 组) = 11 位
   • 标签位数 = 32 - 11 - 4 = 17 位

3. 计算标签总大小

   • 每组 2 路 → 总块数：2048 组 × 2 路 = 4096 块
   • 每块标签 17 位 → 总标签大小：4096 × 17 = 69632 位 = 68 Kbits

解释：缓存命中率 = 命中次数 / 总访问次数
      = 1024/(1024+1024)
      = 1/2 = 0.5 = 50%

因此，选项 (C) 是正确答案。

解析：

• 组数计算：128 行 ÷ 4 路 = 32 组
• 字偏移：64 字 → 需 $ \log_2{64} = 6 $ 位标识字位置
• 行偏移：32 组 → 需 $ \log_2{32} = 5 $ 位标识组索引
• TAG 计算：20 位地址 - (5 位行偏移 + 6 位字偏移) = 9 位 TAG

最终组合为：9 位 TAG, 5 位 LINE, 6 位 WORD

缓存大小 = $32 \times 64$ B = $2^{11}$ B = 2048 B，字节数组大小 = 2500 B，因此 cache 容量不足以容纳整个数组。

完整存储数组需要用到 $\lceil 2500 / 64 \rceil = 40$ 个 cache 行。在两次遍历数组的过程中，前 8 个 cache 行会在遍历过程被替换，后 24 个 cache 行不会被替换，所以 cache 缺失的次数为 $40 + 8×2 = 56$。

其中 40 为第一次遍历数组的 cache 缺失次数，8×2 为第二次遍历数组的缺失次数。

上一题我们已经提到，存储有数组的前八个 cache 行会被替换，所以这里关键就在于搞清楚第一个存储数组的 cahce 行号。

给 cache 的地址结构为：| 标记 (5 bits) | cache 行号 (5 bits) | 块内偏移 (6 bits) |

数组的起始地址 1100H 对应的二进制为 00010 00100 000000，对应的 cache 行号为 4，所以数组的第一个字节存储在 cache 的第 4 行。

前 8 个 cache 行会被替换，所以被替换的 cache 行为 4 到 11。

在 k 路组相联映射中，高速缓存被划分为若干组，每组包含 k 个块。
高速缓存容量 = 16 KB。
由于是四路组相联，K = 4。
块大小 B = 8 字（1 字=4 字节）。
物理地址空间大小 = 4 GB = 4×2³⁰ 字节 = 2³² 字节。

计算步骤：

1. 高速缓存总块数 N = 容量 / 块大小 = (16×1024 字节) / (8×4 字节) = 512
2. 组数 S = 总块数 / 每组块数 = 512 / 4 = 128
3. 物理地址空间划分：每个组可访问 (2³² 字节)/128 = 2²⁵ 字节 = 2²³ 字 = 2²⁰ 块
4. 为标识这 2²⁰ 个块，需要 20 位标记字段

因此选项 C 正确。

解析

块：内存被划分为等长的段，每个段称为一个块。缓存中的数据以块的形式存储。其核心思想是利用空间局部性（一旦某个位置被访问，很可能在不久的将来需要访问其附近的地址）。

标签位：每个缓存块都有一组标签位，用于标识该缓存块对应主内存中的哪个块。

• 选项 A：如果块大小较小，该块中包含未来 CPU 访问的附近地址的数量会减少，因此空间局部性并不更好。
• 选项 B：如果块大小较小，缓存中块的数量会更多，因此需要更多的缓存标签位，而不是更少。
• 选项 C：缓存标签位更多（因为较小的块大小导致更多块），但更多的标签位无法降低命中时间（甚至可能增加）。
• 选项 D：当缓存发生未命中（即 CPU 需要的块不在缓存中）时，必须从下一级存储（如主存）将该块调入缓存。若块大小较小，则调入缓存所需时间更短，因此未命中开销更低。

因此，正确答案是 D。

解析

• 关键结论：当缓存关联度加倍时，主存数据总线宽度（D） 是唯一不受影响的组件
• 各选项分析：
  • (B) 错误：关联度加倍导致组数减半 → 组索引位宽减少 → 解码器宽度必然变化
  • (C) 错误：每组包含的缓存行数量翻倍 → 需从双倍候选路径中选择 → 多路复用器宽度需增加
  • (A) 错误：组内条目数增加 → 需更多标记位区分不同映射 → 标记比较器宽度需扩展
  • (D) 正确：数据总线宽度由主存接口设计决定，与缓存组织方式（如关联度）无直接关联
• 核心原理：缓存架构变更（如关联度调整）主要影响控制器内部逻辑单元，而物理层的数据传输通道（如主存总线）属于独立设计维度，二者互不干扰

解析：

1. 参数定义

   • 缓存块大小：64 字节
   • 存储体数量 $ k = 24 $
   • 单个存储体宽度 $ c = 2 $ 字节

2. 单次迭代数据量
   每次并行访问可获取 $ k \times c = 24 \times 2 = 48 $ 字节。

3. 迭代次数计算
   获取 64 字节需 $ \lceil 64 / 48 \rceil = 2 $ 次迭代。

4. 单次迭代耗时

   • 解码时间：$ k/2 = 24/2 = 12 $ 纳秒
   • 存储体访问延迟：80 纳秒
   • 总单次迭代时间：$ 12 + 80 = 92 $ 纳秒

5. 总延迟
   $ 2 \times 92 = 184 $ 纳秒

解析过程：

1. 基础参数计算

   • 缓存大小 = 32 KB = 32 × 2¹⁰ 字节
   • 块大小 = 32 字节
   • 块总数 = 2

2. 组相联结构分析

   • 总组合数 = 缓存大小 / (块数 × 块大小) = 32 × 2¹⁰ / (2 × 32) = 512 = 2⁹
   • 索引位数 = log₂(512) = 9 位
   • 偏移位数 = log₂(32) = 5 位（因块大小为 32 字节）
   • 标签位数 = 32 – 9 – 5 = 18 位

3. 命中延迟计算

   • 多路复用器延迟 = 0.6 ns
   • 标签比较器延迟 = 18 / 10 = 1.8 ns
   • 总命中延迟 h1 = 0.6 + 1.8 = 2.4 ns

因此选项 (A) 正确。

解析：

• 缓存参数计算

  • 缓存大小 = 32 KB = 32 × 2¹⁰ 字节
  • 块大小 = 32 字节
  • 每组块数 = 2
  • 总组数 = 缓存大小 / (每组块数 × 块大小) = 32 × 2¹⁰ / (2 × 32) = 512 = 2⁹
  • 索引位数 = log₂(总组数) = 9 位
  • 偏移位数 = log₂(块大小) = log₂(32) = 5 位
  • 标签位数 = 地址总位数 - 索引位数 - 偏移位数 = 32 - 9 - 5 = 18 位

• 命中延迟计算

  • 多路复用器延迟 = 0.6 ns
  • 标签比较器延迟 = 18 / 10 = 1.8 ns
  • 总命中延迟 h1 = 多路复用器延迟 + 标签比较器延迟 = 0.6 + 1.8 = 2.4 ns

因此，选项 (A) 正确。

解析

• 访问模式分析

  • [P1] 采用行优先访问（A[i][j]）
  • [P2] 采用列优先访问（A[j][i]）

• 缓存参数计算

  • 缓存块数量 = 总容量 ÷ 块大小 = 32 KB ÷ 128 B = 256
  • 每块可容纳元素数 = 块大小 ÷ 元素大小 = 128 B ÷ 8 B = 16

• 未命中次数推导

  • 数组总元素数 = 512 × 512 = 262,144
  • 行优先访问时，每块可提供 16 次有效访问
  • 由于缓存容量限制，需替换的块数 = 总元素数 ÷ (每块元素数 × 缓存块数) = 262,144 ÷ (16 × 256) = 64
  • 实际未命中次数 = 每块首次访问触发一次未命中 → 64 × 256 = 16,384

• 关键结论 $$ M1 = \frac{512 \times 512 \times 16}{256} = 16384 $$

解析过程：

• 访问模式分析

  • 代码段 P1: 行优先访问（A[i][j]）
  • 代码段 P2: 列优先访问（A[j][i]）

• 缓存参数计算

  • 缓存块数量 = 缓存大小 ÷ 块大小 = 32KB ÷ 128 字节 = 256
  • 每个块中的数组元素数 = 块大小 ÷ 元素大小 = 128 字节 ÷ 8 字节 = 16

• 未命中次数计算

  • P1 总未命中次数 $$ \text{总元素数} \div \text{每块元素数} \times \text{缓存块数量} = (512 \times 512) \div 16 \times 256 = 16384 $$
  • P2 总未命中次数
    所有元素均未命中： $$ 512 \times 512 = 262144 $$

• 比例计算 $$ \frac{M1}{M2} = \frac{16384}{262144} = \frac{1}{16} $$

解析

• 缓存大小 = 32 KB = 2⁵ × 2¹⁰ 字节 = 2¹⁵ 字节
• 需要 15 位进行缓存寻址，因此 CPU 地址包含标记和索引
• 标记位数 = 32 - 15 = 17

从 15 位缓存寻址位中包含块和字（字节）：

• 每个块有 32 字节 → 需要 5 位偏移量
• 索引 = 块 + 字偏移
• 块位数 = 15 - 5 = 10

结论：索引位 10 位，标记位 17 位，选项 (A) 正确。

解释：

1. 总地址空间：32 位（对应 $2^{32}$ 字节内存）
2. 块内偏移（WO）：5 位（32 字节块，$\log_2{32} = 5$）
3. 组索引（SO）： $$ \log_2\left(\frac{\text{缓存行总数}}{\text{每组路数}}\right) = \log_2\left(\frac{512}{2}\right) = \log_2{256} = 8 \text{ 位} $$
4. 标记位计算： $$ 32 \text{（地址位）} - 8 \text{（组索引）} - 5 \text{（块内偏移）} = 19 \text{ 位} $$ 因此，选项 (C) 正确。

解析

• 核心原理：交换空间是操作系统在物理内存（RAM）不足时，用于临时存储数据的磁盘区域
• 定位依据：
  • 实际位置在磁盘（选项 B）
  • ROM 属于只读存储器
  • 片上缓存为高速缓存设备
• 功能限制：
  • ROM 和片上缓存不具备动态数据交换能力
  • 无法作为交换空间使用

解析

• 块大小 = 16 字节 → 块偏移 = 4
• 缓存行数 = 2¹² → 索引位数 = 12
• 主存大小 = 2²⁰ → 标签位数 = 20 - 12 - 4 = 4
• 十六进制地址 E201F 分解：

标签字段 = 前 4 位 = E（十六进制）
缓存行号 = 接下来的 12 位 = 201（十六进制）

解析

系统访问流程

系统会按层级依次查找缓存：

1. 首先查找一级缓存
2. 若一级缓存未命中，则查找二级缓存
3. 若二级缓存仍未命中，则访问主存

平均访问时间构成

需综合考虑以下三种场景：

• 一级缓存命中
• 一级缓存未命中但二级缓存命中
• 两级缓存均未命中且主存命中

计算公式

$$ \text{平均访问时间} = [H₁×T₁] + [(1-H₁)×H₂×T₂] + [(1-H₁)(1-H₂)×Hₘ×Tₘ] $$

分步计算

1. 一级缓存命中贡献：
   $ 0.8 × 1 = 0.8 \text{ns} $

2. 一级未命中但二级命中的贡献：
   $ (1-0.8) × 0.9 × 10 = 0.2 × 0.9 × 10 = 1.8 \text{ns} $

3. 两级未命中访问主存的贡献：
   $ (1-0.8)(1-0.9) × 1 × 500 = 0.2 × 0.1 × 500 = 10 \text{ns} $

最终结果

$$ \text{总平均访问时间} = 0.8 + 1.8 + 10 = \mathbf{12.6 \text{ns}} $$

因此，正确答案是选项 C。

解析：

• 已知条件：

  • 存储周期时间 = $64\text{ns} = 64 \times 10^{-9}\text{s}$
  • 刷新频率 = 每 $1\text{ms} = 10^{-3}\text{s}$ 刷新 100 次
  • 单次刷新耗时 = $100\text{ns} = 100 \times 10^{-9}\text{s}$

• 计算单个存储周期内的刷新次数：

  $$ \frac{100\text{次}}{10^{-3}\text{s}} \times 64 \times 10^{-9}\text{s} = 64 \times 10^{-4}\text{次} $$

• 计算总刷新耗时：

  $$ 64 \times 10^{-4}\text{次} \times 100 \times 10^{-9}\text{s/次} = 64 \times 10^{-11}\text{s} $$

• 计算刷新占用的存储周期百分比： $$ \frac{64 \times 10^{-11}\text{s}}{64 \times 10^{-9}\text{s}} \times 100% = 1% $$

因此选项 (C) 正确。若发现上述内容有任何错误，请在下方评论。

解析

• 最大内存容量：$4\text{GB} = 2^{32}\text{字节}$
• 每个字大小：$2\text{字节}$
• 因此，字的数量为：$\frac{2^{32}}{2} = 2^{31}$
• 所以处理器的地址总线需要至少 31 位
  因此，正确答案是 B。

解题思路

1. 基本公式
   物理地址 = 标记位 (T) + 组索引位 (S) + 块内偏移位 (O)
   即 $ T + S + O = 40 $

2. 参数计算

   • 高速缓存总容量：512 KB = $ 2^{19} $ 字节
   • 8 路组相联 → 每组包含 8 行
   • 设块大小为 $ 2^y $ 字节 → 块内偏移 $ O = y $ 位
   • 总行数 = $ \frac{512 \text{ KB}}{2^y} = \frac{2^{19}}{2^y} $
   • 组数 = $ \frac{\text{总行数}}{8} = \frac{2^{19-y}}{2^3} = 2^{16-y} $
   • 组索引位 $ S = \log_2(\text{组数}) = 16 - y $

3. 代入求解
   将 $ S = 16 - y $ 和 $ O = y $ 代入公式： $$ T + (16 - y) + y = 40 \Rightarrow T = 24 $$

错误分析与修正

原文第二种解释存在以下问题：

• 错误 1：行大小计算错误
  “行大小 = 512/8 = 64 KB” 是错误的，实际应为： $$ \text{块大小} = \frac{512 \text{ KB}}{8 \times \text{组数}} = \frac{2^{19}}{8 \times 2^x} = 2^{16-x} \text{ 字节} $$
• 错误 2：偏移位计算矛盾
  正确的偏移位应为 $ O = \log_2(\text{块大小}) = 16 - x $，而非文中所述的 6 位。

最终结论

通过规范推导可得：

$$ \text{标记位} = 40 - (S + O) = 40 - 16 = 24 \text{ 位} $$

此结果与选项 A 完全一致。

设 $x$ 为未命中率，则 $(1 - x)$ 为命中率。

• 命中时延迟为 1ms
• 未命中时延迟为 10ms

平均读取延迟计算如下：

$$ \text{平均时间} = x \times 10\text{ms} + (1 - x) \times 1\text{ms} = 9x + 1\text{ms} $$

根据题目要求，需满足：

$$ 9x + 1 < 6 \quad \Rightarrow \quad 9x < 5 \quad \Rightarrow \quad x < 0.5556 $$

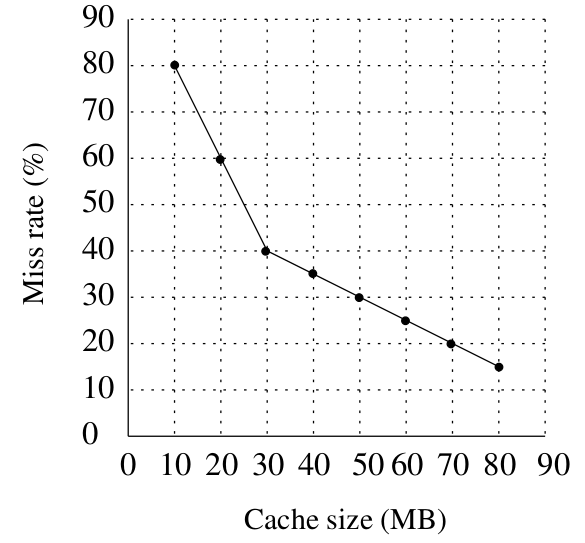

由缺失率曲线可知：

• 20MB 缓存时缺失率为 60%（$x=0.6$）
• 30MB 缓存时缺失率为 40%（$x=0.4$）

因此，满足 $x < 0.5556$ 的最小缓存大小为 30MB。

• 带宽计算：1GB/秒 = $10^9$ 字节/秒
  • 加载 64 字节所需时间：$\frac{64}{10^9} \text{s} = 64 \text{ns}$
• 总时间计算：
  • 主存延迟 32ns + 数据传输时间 64ns = 96ns

解释

• 缓存中的块数 = 容量 / 块大小 = 2ᵐ
• 表示块所需的位数 = m
• 每个块中的字数 = 2ⁿ 字
• 表示字所需的位数 = n
• 标记位数 = （字的物理地址长度） - （表示块所需的位数） - （表示字所需的位数）
• 总标记位数 = 块数 × 标记位数

每个块都有自己的标记位。因此总标记位数 = 块数 × 标记位数。

根据题目描述可知
缓存总容量：8KB
主存总容量：1MB
块大小：128 字（128 字节）

计算步骤：

1. 缓存块总数
   缓存大小 ÷ (块大小 × 每字字节数) = 8KB ÷ (128 × 1B) = 64 块

2. 缓存组数
   四路组相联结构 → 组数 = 总块数 ÷ 4 = 64 ÷ 4 = 16 组
   SET 位数 = log₂(16) = 4 位

3. TAG 位数

   • 主存地址空间：1MB = 2²⁰ B
   • 每组对应主存区域大小：1MB ÷ 16 组 = 64KB = 2¹⁶ B
   • 每组包含的块数：2¹⁶ B ÷ 128 B/块 = 512 块
   • 需要 TAG 位数：log₂(512) = 9 位

4. WORD 位数
   块内偏移量：128 字 = 2⁷ → 需要 7 位

最终结论：
(TAG, SET, WORD) = (9, 4, 7)

• TAG 字段需要 9 位
• SET 需要 4 位，WORD 需要 7 位

根据上一题推导出的结论：
内存地址 0C795H 的二进制表示为：
0000 1100 0111 1001 0101

按字段划分：

• TAG = 前 9 位：0000 1100 0
• SET = 中间 4 位：1111
• WORD = 最后 7 位：001 0101

因此，匹配的选项是 选项 A。
该解法由 Namita Singh 贡献。

B
解析：

• 已知条件：

  • 主存 = 2 C M 块
  • 缓存大小 = 2 C 块

• 组相联映射规则：

  • 每组包含 2 条块（即 2 路组相联）
  • 每组的行数 = 2（组大小）

• 缓存组数计算：

  缓存组数 = 缓存大小 / 组大小
           = 2 C / 2
           = C


• 主存块映射规则：

  • 主存第 k 块映射到缓存的第 (k mod C) 组
  • 即：i = k mod c
    • i：缓存组号
    • k：主存块号
    • c：缓存中的组数

此解法由 VIVEK YEMUL 提供。

解析：

• 缓存块容量：16 字块 × 4 字/元素 = 可容纳 4 个元素
• 访问模式：每个元素被引用两次（一次读操作 + 一次写操作）
• 首次访问：第一个元素读取时发生缺失 → 整个块加载到缓存
• 后续访问：该块内后续 3 个元素的 7 次访问（含读写）均为命中
• 命中率计算：每 8 次访问中有 7 次命中 → 命中率 7/8
• 缺失率结论：1 - 7/8 = 1/8 = 0.125

选项 (D) 是正确的。

解析

• 关键公式：

  $$ \text{组偏移} = \frac{\text{行偏移}}{\log(\text{组数})} $$

  $$ \Rightarrow \text{行偏移} = \text{组偏移} \times \log(\text{组数}) $$

• 核心逻辑：
  将 16 路组相联缓存转为直接映射缓存时，标记位数需减少 $\log(\text{组数})$。

• 具体计算：

  $$ \text{新标记位数} = 10 - \log_2(16) = 10 - 4 = 6 $$

• 结论：
  选项 (A) 正确。

由于 L2 缓存同时服务于指令和数据。

• 平均指令获取时间 = L1 访问时间 + L1 缺失率 × L2 访问时间 + L1 缺失率 × L2 缺失率 × 内存访问时间
  = 2 + 0.2 × 8 + 0.2 × 0.1 × 90
  = 5.4 ns

• 平均数据获取时间 = L1 访问时间 + L1 缺失率 × L2 访问时间 + L1 缺失率 × L2 缺失率 × 内存访问时间
  = 2 + 0.1 × 8 + 0.1 × 0.1 × 90
  = 3.7 ns

因此，平均数据获取时间与平均指令获取时间的乘积总值为：5.4 × 3.7 = 19.98

选项 (D) 正确。

已知这是一个总共有 16 个缓存块的 4 路组相联缓存（初始为空），因此可以形成编号为 0 到 3 的 4 个组。每个组包含 4 个块。

给定的内存块对 4 取模后得到：0, 1, 0, 3, 0, 1, 3, 1, 3, 0, 0, 0, 1, 3。

• 第 0 组

  • 请求序列：{0, 4, 8, 8, 48, 32}
  • 命中分析：
    • 第一次访问 0 → 缺页
    • 第一次访问 4 → 缺页
    • 第一次访问 8 → 缺页
    • 第二次访问 8 → 命中
    • 后续访问 48/32 → 缺页

• 第 1 组

  • 请求序列：{1, 133, 129, 73}
  • 所有访问均为首次 → 全部缺页

• 第 2 组

  • 无请求 → 无命中

• 第 3 组

  • 请求序列：{3, 159, 63, 155}
  • 所有访问均为首次 → 全部缺页

最终仅发生 1 次命中，对应选项 (B) 正确。

物理地址空间为 $2^P$ 字节。字长为 $2^W$ 字节，意味着每个字的大小为 $2^W$ 字节。高速缓存容量为 $2^N$ 字节，标记字段大小为 $2^X$ 字节。

关键推导步骤：

1. 物理地址位数：
   按字寻址时，总字数为 $\frac{2^P}{2^W} = 2^{P-W}$，故物理地址需 $P - W$ 位。

2. 高速缓存块数：
   每个块大小为 $2^M$ 字 × $2^W$ 字节/字 = $2^{M+W}$ 字节。
   总块数为 $\frac{2^N}{2^{M+W}} = 2^{N-M-W}$。

3. 组数与组索引位数：
   K 路组相联下，组数为 $\frac{2^{N-M-W}}{K}$。
   组索引位数为 $\log_2\left(\frac{2^{N-M-W}}{K}\right) = N - M - W - \log_2 K$。

4. 偏移量位数：
   块内偏移量需 $M$ 位（因块大小为 $2^M$ 字）。

5. 标记位数计算：
   标记位数 = 物理地址位数 - 组索引位数 - 偏移量位数 $$ x = (P - W) - (N - M - W - \log_2 K) - M = P - N + \log_2 K $$

综上，选项 (B) 正确。

• 偏移字段（块大小）：8 字 × 每个字的大小 = 8 × 4 字节 = 32 字节
• 块数量：高速缓存大小 / 块大小 = 16 KB / 32 B = 512
• 组数量：512 / 2 = 256
• SET 字段所需位数：log₂(256) = 8 位
• TAG 位数：32 - 5 - 8 = 19 位

• 块大小与元素数量计算

  • 块大小 = 128 字节
  • 每块包含元素数 = 128 / 8 = 16

• 数组存储方式

  • 块 0：A[0][0] 到 A[0][15]
  • 块 1：A[0][16] 到 A[0][31] 依此类推

• i=0 时的缺失分析

  • A[0][0] 不在高速缓存中，发生缺失
  • 后续 15 个元素（j=1 到 j=15）命中缓存
  • j 从 0 到 512 循环时，每 16 个元素发生一次缺失
  • i=0 时总缺失次数 = 512 / 16 = 32 次

• 总缺失次数计算

  • 外层 i 循环从 0 到 512
  • 总缺失次数 = 512 × 32 = 16384

要构建 $2^{21}$ 位的存储器且每个字为 4 字节，因此存储器应包含的 4 字节数量为：

$$ \frac{2^{21}}{4 \times 8} = 2^{16} \text{ 个字} $$

已知使用的 RAM 芯片规格为 2K×8，目标存储器需满足 $2^{16}$ 个字的需求。
所需 RAM 芯片数量计算如下：
$$ \frac{2^{16} \times 32}{2K \times 8} = 32 \times 4 $$

因此，这些 RAM 芯片应排列为 32 行（每行 4 列）的结构。
需要译码器选择特定行，多路复用器选择特定列。由于有 32 行，需要 5-32 译码器选择目标行。
因此选项 (A) 正确。

所需芯片（128 x 8 RAM）数量计算如下：

• 总存储容量：2048 字节 × 8 位/字节 = $2048 \times 8$ 位
• 单个芯片容量：$128 \times 8$ 位
• 芯片数量：$\frac{2048 \times 8}{128 \times 8} = 16$

• 已知条件
  字长 = 64 位 = 8 字节
  块大小 = 256 字节
  每块字数 = 256 ÷ 8 = 32

• 未命中时的访问时间计算
  第一个字传输时间 = 20 ns
  后续 31 个字传输时间 = 31 × 5 ns = 155 ns
  总未命中时间 = 3 ns（缓存访问） + 20 ns + 155 ns = 178 ns

• 平均内存访问时间公式 $$ T_{avg} = (\text{命中率} \times \text{命中时间}) + ((1 - \text{命中率}) \times \text{未命中总时间}) $$ 代入数据： $$ T_{avg} = (0.94 \times 3) + (0.06 \times 178) = 2.82 + 10.68 = 13.5 \text{ns} $$ 四舍五入后结果为 13.5 ns

选项 (A) 正确。

解析：

• 参数计算

  • 块大小 = 256 字节 → 字偏移位 = log₂(256) = 8 位
  • 高速缓存总容量 = 64KB = 2¹⁶ B
  • 组数 = (64KB / 256B) / 4 路相联 = 256 / 4 = 64 组 → 组偏移位 = log₂(64) = 6 位

• 地址映射规则
  物理地址分为三部分：标记位 + 组索引 (6 位) + 字偏移 (8 位)
  取地址的第 8~13 位（从右往左编号）作为组索引

• 各地址组索引分析

  A1: 0x42C8A4 → C8 = 11001000 → 最低 6 位：001000 (8)
  A2: 0x546888 → 68 = 01101000 → 最低 6 位：101000 (40)
  A3: 0x6A289C → 28 = 00101000 → 最低 6 位：101000 (40)
  A4: 0x5E4880 → 48 = 01001000 → 最低 6 位：001000 (8)


• 结论
  A2 与 A3 的组索引均为 101000（十进制 40），因此映射到同一组。
  其他选项中组索引均不相同，故选 B

存储设备的访问速度从低到高的正确顺序为：

• 磁带
• 光盘
• 磁盘
• 电子盘
• 主存
• 高速缓存
• 寄存器

因此，选项 (D) 正确。

解析

硬盘中的数据按如下方式排列。最小的存储单位是扇区。多个扇区组合成一条磁道。柱面由位于相同半径位置的磁道组合而成。
读写头访问磁盘时，需要先移动到特定磁道，然后等待盘片旋转使目标扇区位于其下方。
此处，每个盘片有两个表面（即读写头可以从盘片的上下两面访问）。
因此，<400,16,29>表示已通过了 0-399 号柱面。每个柱面包含 20 个表面（10 个盘片 × 每个盘片 2 个表面），每个表面有 63 个扇区。
计算过程如下：

• 已通过 0-399 号柱面：400 × 20 × 63 = 504000 扇区
• 在第 400 号柱面中，已通过 0-15 号表面（共 16 个表面）：16 × 63 = 1008 扇区
• 当前在第 16 号表面上的第 29 号扇区：29 扇区

总扇区号 = 504000 + 1008 + 29 = 505037

可以通过上一题上传的图像辅助理解。

解析

(a) <0,15,31>

• 表示含义：第 0 柱面、第 15 磁头和第 31 扇区
• 计算过程：
  • 已经过 0 个柱面 → 0 × 20 × 63（每个柱面 20 个磁头，每个磁头 63 个扇区）
  • 已经过 15 个磁头（0-14）→ 15 × 63
  • 当前位于第 31 个扇区
• 总扇区编号：0 × 20 × 63 + 15 × 63 + 31 = 976
• 结论：不等于 1039，排除该选项

(b) <0,16,30>

• 表示含义：第 0 柱面、第 16 磁头和第 30 扇区
• 计算过程：
  • 0 × 20 × 63 + 16 × 63（0-15 磁头）+ 第 16 磁头上的 30 个扇区
• 总扇区编号：0 × 20 × 63 + 16 × 63 + 30 = 1038
• 结论：不等于 1039，排除该选项

(c) <0,16,31>

• 表示含义：第 0 柱面、第 16 磁头和第 31 扇区
• 计算过程：
  • 0 × 20 × 63 + 16 × 63（0-15 磁头）+ 第 16 磁头上的 31 个扇区
• 总扇区编号：0 × 20 × 63 + 16 × 63 + 31 = 1039
• 结论：与目标值相等，因此选项 C 正确

(d) <0,17,31>

• 表示含义：第 0 柱面、第 17 磁头和第 31 扇区
• 计算过程：
  • 0 × 20 × 63 + 17 × 63（0-16 磁头）+ 第 17 磁头上的 31 个扇区
• 总扇区编号：0 × 20 × 63 + 17 × 63 + 31 = 1102
• 结论：不等于 1039，排除该选项

解析

• 动态 RAM（DRAM）

  • 存储机制：通过电容存储数据
  • 刷新需求：需要周期性刷新以维持数据
  • 位密度：单位面积可集成的存储单元更多（位密度更高）
  • 功耗：频繁刷新操作会增加功耗

• 静态 RAM（SRAM）

  • 存储机制：使用触发器电路存储数据
  • 刷新需求：无需刷新
  • 位密度：相对较低
  • 功耗：整体功耗更低

解析：
ROM 存储容量公式为：2^m × n，其中：

• m 表示地址线条数（决定寻址空间）
• n 表示数据线条数（决定单次读取位宽）

题目中 16K × 16 可转换为 2^14 × 16，因此：

• 地址线数量 m = 14
• 数据线数量 n = 16

综上，选项 C 是正确答案

解析

• 选项 A：写回缓存需要脏位标记是否修改过数据，而写直达缓存不需要脏位（因为数据直接写入主存），因此该陈述错误。
• 选项 B：写命中时，写回缓存仅更新缓存内容，只有当块被驱逐时才可能触发主存更新，因此该陈述错误。
• 选项 C：写直达缓存每次写操作都同步到主存，驱逐块时无需额外传输数据，因此该陈述正确。
• 选项 D：读缺失可能导致 LRU 策略驱逐当前块，若该块为脏块则需写回主存，因此该陈述错误。

因此该题选 C。

解析

1. 基于中断服务程序的时钟周期数

这段中断服务例程的循环每次迭代要执行如下操作：

1. 从设备加载一个字节（load） → 2个周期
2. 存储到内存（store） → 2个周期
3. 增加地址寄存器（加法） → 1个周期
4. 减少计数器（减法） → 1个周期
5. 判断并跳转（条件跳转） → 1个周期

合计每次迭代：2 + 2 + 1 + 1 + 1 = 7 个时钟周期

循环共执行 500 次，所以中断服务总时钟周期 = 500 × 7 = 3500

2. 基于 DMA 控制器的执行周期数

初始化 DMA 控制器和开销：20个周期

每个字节传输 2 个周期，共 500 字节：500 × 2 = 1000 周期

总计：DMA 总周期 = 20 + 1000 = 1020

3. 加速比计算

加速比 = 中断服务程序所用时间 / DMA 方案所用时间 = 3500 / 1020 ≈ 3.43。

解析：

• 关键限制条件：

  • 总线占用时间为 100 ns（地址/数据/控制信号传输）
  • 内存模块内部操作周期为 600 ns（100 ns 同步 + 500 ns 异步）
  • 总线互斥性：同一时刻仅允许一个请求占用总线

• 性能瓶颈分析： 虽然单个内存模块需要 600 ns 完成完整操作，但 不同模块的操作可时间重叠。这意味着只要总线空闲即可发起新请求，无需等待前一模块完成全部操作。

• 最大吞吐量计算： $$ \text{1 毫秒} = 1{,}000{,}000 \text{ ns} \ \frac{1{,}000{,}000 \text{ ns}}{100 \text{ ns/请求}} = 10{,}000 \text{ 次} $$ 因此，总线利用率决定最大请求数，与内存模块数量无关。

已知总行数为 2¹⁴，执行一次刷新操作所需时间为 50 纳秒。

• 总刷新时间计算 $ 2^{14} \times 50 , \text{ns} = 819200 , \text{ns} = 0.8192 , \text{ms} $

• 刷新周期内时间占比 $ \frac{0.8192 , \text{ms}}{2 , \text{ms}} = 0.4096 = 40.96% $

• 可用时间计算 $ 100% - 40.96% = 59.04% \approx 59% $（四舍五入）

最终答案为 59。

解析：

1. 单个芯片容量计算

   • 每个芯片大小 = 8K × 4 位 = $2^3 \times 2^{10} \times 2^2$ 位 = $2^{15}$ 位
   • 转换为字节：$2^{15} \div 8 = 2^{12}$ 字节

2. 芯片数量与地址需求

   • 阵列为 4×6，共需 24 片芯片
   • 寻址 24 个芯片需要 $\log_2{24} \approx 5$ 条地址线

3. 总地址线数

   • 单芯片地址线：12 条（对应 $2^{12}$ 字节）
   • 芯片选择线：5 条
   • 总计：12 + 5 = 17 条地址线

要构建的存储器容量为 2²¹位，采用 4 字节字结构。因此存储器应包含的 4 字节数量为：

2²¹ / (4×8) = 2¹⁶ 个字

给定的 RAM 芯片规格为 2K x 8 使用这些 RAM 芯片构建的目标存储器为 2¹⁶ 字 所需 RAM 芯片数量计算如下： (2¹⁶ × 32)/(2K × 8) = 32 × 4

因此 RAM 芯片的排列应包含 32 行（每行 4 列）。

需要译码器选择特定行，多路复用器选择特定列。由于有 32 行，因此需要 5 到 32 的译码器选择目标行。

所以选项 (A) 正确。

解析

• 数据转换

  • 9600 bps = 9600/8 Bps = 1200 字节/秒
  • 处理器速度 = 1 MIPS = 10⁶ 条指令/秒

• 时间计算

  • 减速时间 = $\frac{1200}{10^6}$ 秒 = $\frac{12 \times 1000}{10^4}$ ms
  • 最终结果 = 1.2 ms

• 结论 DMA 操作导致处理器每秒需额外处理 1200 字节的数据，相当于每秒减少 1.2 ms的指令执行时间。

• 写直达：字被同时写入高速缓存和主存储器
• 回写：字仅写入高速缓存，实际更新到主存储器的对应位置只在指定时间间隔或特定条件下进行
• 写保护：数据无法被修改或删除
• 直接映射：主存储器的第 M 块映射到高速缓存的第 M mod n 块（n 为高速缓存总块数）

因此，选项 (A) 正确。

解析：

1. 计算内存块号

   $$ \text{内存块号} = \left\lfloor \frac{\text{字节地址}}{\text{块大小}} \right\rfloor = \left\lfloor \frac{1206}{16} \right\rfloor = 75 $$

2. 计算缓存块号 $$ \text{缓存块号} = \text{内存块号} \bmod \text{缓存块数} = 75 \bmod 64 = 11 $$

因此，字节地址 1206 会映射到缓存块号 11，对应选项 (C)。

解析

1. 首先分析以下基本设定
   • 高速缓存访问时间：50 ns
   • 主存访问时间：300 ns
   • 读操作命中率：80%
   • 读写频率比：读75%/写25%
2. 读写时间计算
   • 读操作时间 (t_read)：
     • = 命中率×缓存时间 + (1-命中率)×(缓存时间+主存时间)
     • = 0.8×50 + 0.2×(50+300) = 110 ns
   • 写操作时间 (t_write)：
     • = max(主存时间, 缓存时间) = max(300,50) = 300 ns
3. 平均加权时间
   • = 读频率 × t_read + 写频率 × t_write
   • = 0.75×110 + 0.25×300 = 157.5 ns

所以答案选择 A。

解释：

• CMOS 是一种 易失性存储器（RAM），依赖持续供电来保存数据。
• 计算机关机后，主板电池为其供电，因此归类为 RAM。
• 其他选项：
  • ROM/EPROM 属于 非易失性存储器。
  • 辅助存储器 通常指硬盘等外部存储设备。

• 页面大小 = 4KB = $2^{12}$
• 寻址页框所需的总位数 = 32 – 12 = 20

组相联映射分析

• 若一组中有 n 个缓存行，则称为 n 路 组相联
• TLB 是 4 路组相联，共 128（$2^{7}$）个页表项
• 组数 = $2^7 / 4 = 2^5$ → 需要 5 位寻址组
• 剩余标记位数 = 总页框位数 - 组索引位数 = 20 - 5 = 15 位

解析

• 虚拟地址总大小：40 位
• 组偏移：由于 TLB 有 32 组（2⁵），因此组偏移为 5 位
• 字偏移：页面大小为 8KB（2¹³ 字节），因此字偏移为 13 位
• 最小标记长度：40 - 5 - 13 = 22 位
